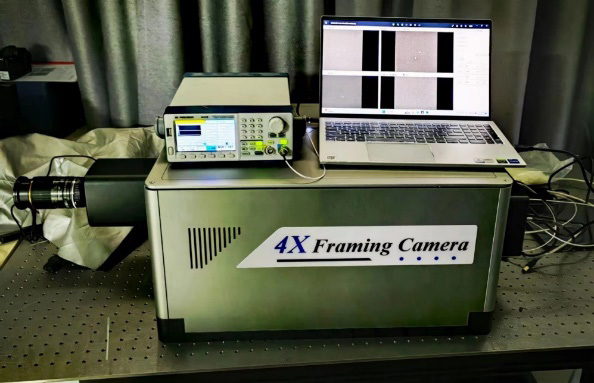

FC系列可見光分幅相機
簡 述：

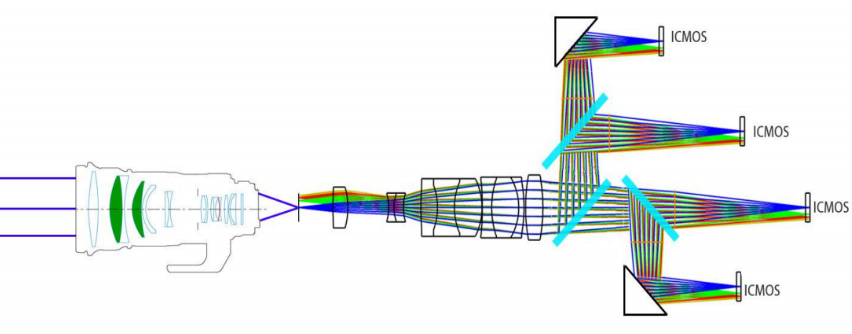

分幅相機是采用分光系統及快光電子技術，整合2臺，4臺或8臺像增強型門控相機于一體，實現高速分幅拍攝的一種超高速相機。主要用于觀測高速物理現象（例如 燃燒反應、放電、爆炸等）。對于分幅相機而言，其實現超高速曝光的核心成像器件是像增強型門控相機，依靠分光系統對光信號進行分配 ，傳輸?shù)礁鱾€相機單元上，并且采用快光電子控制技術對多臺相機的拍攝時序和曝光時間進行良好的控制與整合，從而實現高速拍攝。一次得到的兩幅，四幅或八幅圖像間隔*小可以到1ns, 從而達到近乎10億幀的幀速。
品 牌：
Zolix
產品型號：
- FC系列
可見光分幅相機● 通道數/畫幅數/像增強相機數：2、4或8個
● 空間分辨率>30lp/mm
● 光譜響應范圍：350-850nm
● 最短門寬：＜3ns
● 門控及延遲調節精度：1ns（更短可選）
● 延時調節范圍：0-10s，調節精度≤300ps
● 增強器陰極尺寸：18mm
● 量子效率：≥15%@530nm
● 增強器最大增益：10000
● 增強器耦合方式：光纖面板耦合或鏡頭耦合可選
● 讀出面陣：2048*1536 CMOS
6.8μm*6.8μm像素尺寸
● A/D位：12bit
● 一體化數據采集軟件
分幅相機是采用分光系統及快光電子技術，整合2臺，4臺或8臺像增強型門控相機于一體，實現高速分幅拍攝的一種超高速相機。主要用于觀測高速物理現象（例如 燃燒反應、放電、爆炸等）。對于分幅相機而言，其實現超高速曝光的核心成像器件是像增強型門控相機，依靠分光系統對光信號進行分配 ，傳輸?shù)礁鱾€相機單元上，并且采用快光電子控制技術對多臺相機的拍攝時序和曝光時間進行良好的控制與整合，從而實現高速拍攝。一次得到的兩幅，四幅或八幅圖像間隔*小可以到1ns, 從而達到近乎10億幀的幀速。
可見光分幅相機應用領域
● 超短曝光時間分辨成像和光譜測量技術
● 快速的熒光、生物發光和化學發光測量
● 激光誘導等離子體成像和速度測量
● 爆轟過程中的發光現象研究
● 汽車工業用超快速燃燒研究

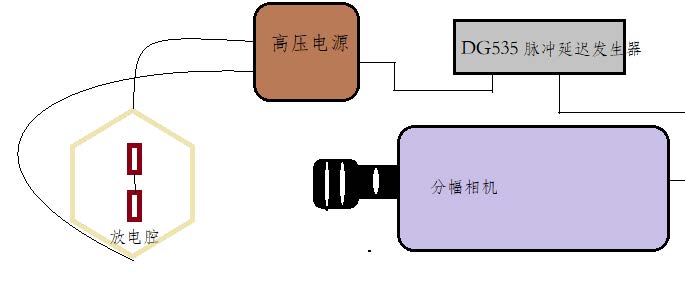

基于四分幅相機的金屬絲放電測試: (* 1:2 放大倍率鏡頭)
延遲800ns-1.4us放電,間隔200ns, 門寬50ns, 清晰可見放電區域逐步膨脹過程。
