PR1050超寬動態范圍光譜式輻射亮度計
- PR1050
超寬動態范圍光譜測量?jī)x
可確保精度、速度和靈活性的成熟可靠的技術

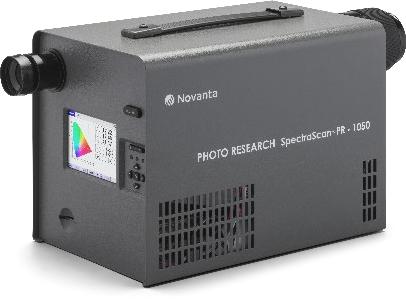

Photo Research PR-1050 SpectraScan 光譜測量?jī)x以數十年的工程專業知識為依托，以行業領先的 Photo Research7系列為基礎打造而成。PR- 1050具有對任何基于光譜的光度和色度測量?jī)x而言都最為關鍵的兩個屬性 — 卓越的靈敏度和速度。此外,為了滿足對近眼顯示屏進行測量的需求，PR-1050還可直接安裝增強和虛擬現實 (AR/VR) 鏡頭，幫助用戶對AR/VR 目標區域中的光進行測量。
PR-1050專為需要精確測量各種光源的應用（如顯示監視器、投影儀、反射面以及工業應用）而設計，其動態范圍可達到行業領先的500,000,000:1， 是用于測量設備輸出的理想解決方案。該產品可測量從黑色到全白色的設備輸出，無需外部衰減元件，也無需對光學幾何進行任何更改。
PR-1050可安裝可選的專用增強和虛擬現實 (AR/VR) 鏡頭，幫助用戶對AR/VR 目標區域中的光進行測量。
特性和優勢：
增強(AR)和虛擬現實(VR)測試： 可用的 AR/VR 光圈直徑：3mm、4mm和5mm。
寬動態范圍：無需添加外部濾光器或更改通光孔徑，即可測試所有顯示屏/背光。
可變光譜帶寬：對于從OLED到激光源等所有顯示技術，均表現出出色的光譜分辨率。
高速周期時間：大幅縮短顯示屏產品測試/校準所需的總時間。
典型應用：
- OLED、LCD、microLED 屏
- 增強和虛擬現實設備
- 汽車和航空航天顯示屏
- 激光投影儀校準
- 顯示屏背光測試
|
規格 |
值 |
規格 |
值 |
|
探測器元件 |
背照式CCD-512個制冷探測單元 |
顏色精度* |
對于A 光源(2856K),在5.14E-4 cd/m²亮度下,CIE 1931x, y基色的顏色精度為±0.0015 |
|
光譜帶寬 |
2、5 或8nm, 或自動調節2、4和8nm 帶寬 |
顏色重復性* |
對于 A光源(2856K),在 1.19E-2 cd/m²亮度下,CIE 1931x, y基色的顏色重復度為±0.0005 |
|
曝光時間范圍 |
7 ms-2 min |
偏振誤差 |
<0.2% |
|
3.34cd/m2及2°通光孔徑時的測量時間 |
300 ms |
雜散光 |
<0.06% |
|
波長精度 |
<0.4nm |
存儲 |
安全數字(SD)卡 |
|
光譜分辨率 |
1 nm |
自動同步范圍 |
20 至 2000 Hz |
|
數字分辨率 |
16位 |
接口 |
USB、RS232 |
|
可用通光孔徑 |
2°、1°、0.5°、0.25°、0.2°、0.125°、0.1°、0.1°x1°(垂直狹縫) ,0.5°x1.5°(水平狹縫) |
電源 |
鋰離子電池或交流適配器 (90-240 VAC) |
|
亮度靈敏度*+ |
1.71E-5 cd/m² |
電池使用時間 |
8小時 |
|
亮度精度* |
對于NIST可追蹤的標準A 光源(2856K), 在5.14E-4 cd/m²亮度下,精度為±2% |
重量 |
6.01 kg |
|
亮度重復性* |
對于 NIST 可追蹤的標準A光源(2856K), 在5.14E-4 cd/m²亮度下,重復性為≤1% |
尺寸 |
28.0x 17.0x 20.3cm |
|
|
|
工作溫度 |
1至35℃ 0-90% 相對濕度, 無冷凝 |
*亮度值使用2°通光孔徑和8nm帶寬進行計算。
+最小靈敏度值在 10：1信噪比下進行計算。
規格如有更改，恕不另行通知。
PR-1050 通光孔徑與測量光斑直徑
|
|
通光孔徑 |
|||||
|
附件 |
距離 |
2° |
1° |
0.5° |
0.25° |
0.1° |
|
MS-75 (355 mm 至無限大) |
355mm
305m |
10.5mm
10.64 m |
5.25mm
5.23m |
2.63 mm
2.66m |
1.315mm
1.33m |
0.525 mm
532mm |
|
SL-0.5X |
94.1 至 137 mm |
3.0 至 5.08 mm |
1.50 至 2.54 mm |
0.75至 1.27 mm |
0.375 至 0.635 mm |
0.15 至 0.254 mm |
|
SL-1X |
46 至 66 mm |
1.78至 2.64mm |
0.890 至 1.32mm |
0.445 至 0.660mm |
0.226 至 0.330 mm |
0.089 至0.132mm |
|
MS-7.5 |
100mm
30.5m |
35.0mm
10.64m |
17.5mm
5.32m |
8.75mm
2.66 m |
4.38cmm
1.33m |
1.75mm
5.32mm |
|
LA-730 |
接觸 |
13.2mm |
13.2mm |
13.2mm |
13.2mm |
13.2mm |
|
FP-730 |
接觸 |
3.17 mm |
3.17 mm |
3.17 mm |
3.17 mm |
3.17 mm |
PR-1050 亮度范圍表 (cd/m2)
|
|
通光孔徑 |
||||
|
附件 |
2° |
1°
|
0.5°
|
0.25°
|
0.1°
|
|
MS-75 |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
SL-0.5X |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
SL-1X |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
MS-7.5 |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
LA-730 |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
FP-730 |
4.28E-05至1.07E+05
|
1.71E-04至4.28E+05 |
6.85E-04至1.71E+06
|
2.74E-03至6.85E+06
|
1.71E-02至4.28E+07
|
|
CR-730 (fc) |
1.00E-05至3.43E+04 |
4.00E-05至1.37E+05 |
1.60E-04至5.48E+05 |
6.40E-04至2.19E+06 |
4.00E-03至1.37E+07 |
自 20 世紀 40 年代初以來，Photo Research 產品一直是電影行業的黃金標準。自那時起，這些產品拍出了贏得無數奧斯卡金像獎的一部部電影，并且不斷提高光和顏色測量的標準。如今，Photo Research 提供各種光度計和Photo Research SpectraScan® 光譜測量?jī)x系列產品，可基于光譜測量光的光度和色度。此系列提供各種手持式便攜型號，涵蓋了各種光譜范圍和分辨率，可以測量一系列光源，例如顯示監視器、投影儀、反射面和工業應用（視覺顯示測試、LED 測試、電影和視頻后期制作、汽車/航空航天顯示屏以及牙科顏色測試）。
Novanta 是備受醫療和先進工業技術原始設備制造商信賴的技術合作伙伴，在光子學、視覺和精密運動技術方面擁有深厚的專有技術和專業知識。
