半導體激光驅動器及鎖定伺服器
簡 述：
MOGLabs DLC、LDD 分別為配合ECDL 振蕩器、放大器的電源及控制器。除為L(zhǎng)D 提供低噪聲恒流源、溫控及TEC 驅動器以外，集成超窄線寬激光器所需的完整驅動功能，例如光電探測器、LD 電流調制、頻率掃描、壓電陶瓷微動臺驅動等，滿足ECDL 鎖定、調諧所需的所有功能。
品 牌：
澳大利亞 Moglabs
產品型號：
- DLC
- LDD
- FSC
MOGLabs DLC、LDD 分別為配合ECDL 振蕩器、放大器的電源及控制器。除為L(zhǎng)D 提供低噪聲恒流源、溫控及TEC 驅動器以外，集成超窄線寬激光器所需的完整驅動功能，例如光電探測器、LD 電流調制、頻率掃描、壓電陶瓷微動臺驅動等，滿足ECDL 鎖定、調諧所需的所有功能。

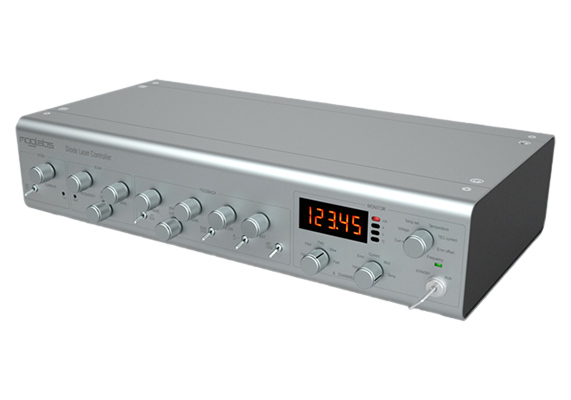

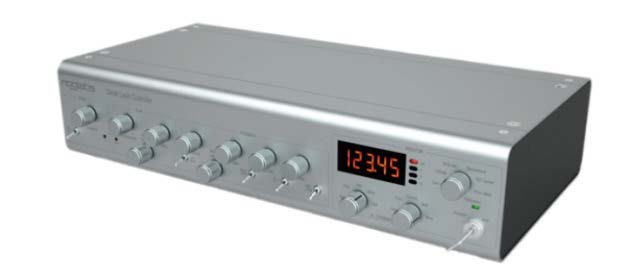

DLC 激光驅動器
• 用于CEL、LDL、ILA 激光器
• <100pA/ √ Hz 噪聲，*大電流250mA
• 含TEC 驅動溫控，±5mK/℃
• 兩路高壓壓電陶瓷驅動器
• 低噪聲差分光電管，700kHz 帶寬
• 內置解調器
• 內置AC 調制源（250kHz/50mA，用于賽曼線圈等
• 內置掃頻發生器
• 電流調制器
• 用于CEL、LDL、ILA 激光器
• <100pA/ √ Hz 噪聲，*大電流250mA
• 含TEC 驅動溫控，±5mK/℃
• 兩路高壓壓電陶瓷驅動器
• 低噪聲差分光電管，700kHz 帶寬
• 內置解調器
• 內置AC 調制源（250kHz/50mA，用于賽曼線圈等
• 內置掃頻發生器
• 電流調制器
LDD 放大器電源
• 適用于MOA/MSA 放大器
• 8A/5V 低噪聲電源
• 60W TEC 驅動溫控器，±5mK/℃
• 數字PID 溫度伺服
• 150V 壓電驅動
• 40kHz 帶寬/150mA 深度電流調制
• 光電管輸入接口
• 適用于MOA/MSA 放大器
• 8A/5V 低噪聲電源
• 60W TEC 驅動溫控器，±5mK/℃
• 數字PID 溫度伺服
• 150V 壓電驅動
• 40kHz 帶寬/150mA 深度電流調制
• 光電管輸入接口
FSC 是一臺快速伺服PID 驅動器，用于激光器與高穩定基準（如超精細腔）等鎖定。FSC 即可提供*高35MHz 的高速調制信號用于直接注入激光器的電流調制，也可提供壓電調制信號供壓電驅動器時使用。全模擬設計保證40ns 的低傳輸延時

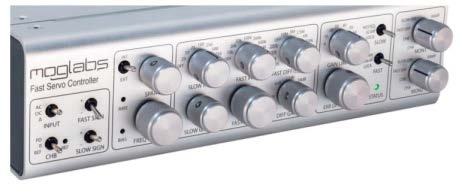

FSC 快速伺服器
• 高帶寬PID/ PI²D 控制
• 全模擬信號處理，40ns 低傳輸延時
• 直觀控制
• 兩路示波器軌跡選擇器開關
• 自動鎖定示波器軌跡中心
• 兩路反饋回路
• 高帶寬外部調制
• 內置斜升發生器
• 兩路低噪聲光電探測器供電
FSC 快速伺服器
• 高帶寬PID/ PI²D 控制
• 全模擬信號處理，40ns 低傳輸延時
• 直觀控制
• 兩路示波器軌跡選擇器開關
• 自動鎖定示波器軌跡中心
• 兩路反饋回路
• 高帶寬外部調制
• 內置斜升發生器
• 兩路低噪聲光電探測器供電
FSC 技術參數
| 通用 | |
| 帶寬（快速輸出） | >35MHz (-3dB) |
| 傳輸延時 | <40ns |
| 外調制 | 0 ~ 35MHz (-3dB) |
| 掃頻模式 | 內置或外接 |
| 內置掃頻速率 | 1~50Hz 可調 |
| 監控輸出 | 兩路可選監控，±5V |
| 輸入 | |
| A，B 輸入 | SMA，1MΩ，±2.5V |
| 外接掃頻 | SMA，1MΩ，0~2.5V，10kHz 帶寬 |
| 外部增益控制 | SMA，1MΩ，±1V |
| 外部快速調制 | SMA，1MΩ，±1V |
| 輸入噪聲 | <5.5nV/ √ Hz |
| 誤差偏置 | ±450mV |
| TTL 鎖定輸入 | 3.3mm 立體聲插孔，低電平生效 |
| 伺服控制 | |
| 伺服類型 | 獨立可配置快速及慢速伺服，可嵌套 |
| 控制行為 | 慢：I 或 I?；快：PID |
| 慢速積分器 | 關，25Hz ~ 1kHz |
| 快速增益 | -14dB ~ 46dB |
| 快速積分器 | 關，10kHz ~ 2MHz |
| 快速差分器 | 關，200kHz ~ 10MHz |
| 快速差分器增益限 | 0 ~ 24dB |
| 可調低通濾波器 | 關，25kHz ~ 200kHz |
| 快速增益限 | 關，0 ~ 60dB |
| 慢速輸出 | SMA，0 ~ 5V，50Ω 阻抗 |
| 快速輸出 | SMA，±2.5V，50Ω 阻抗 |
