傳遞函數(MTF)測試系統Kaleo MTF
簡 述：
Kaleo MTF 工作站是專為成像鏡頭研發、生產而設計的全自動MTF 測試系統，可用于鏡頭設計、原型制作、生產質檢等各個步驟。Kaleo MTF 綜合了干涉儀和傳函儀的功能，提供完整的鏡頭 特性評估：同軸/ 離軸MTF、相對照度、多種波長下的波差；即使在高主光線角（CRA）和大 視場角（FOA）的條件下，仍可保持高精度。 Kaleo MTF 配備全套自動機構，可自動實現進出料、多樣品切換選擇、離軸測試等
品 牌：
法國 PHASICS
產品型號：
- MTF
Kaleo MTF 工作站是專為成像鏡頭研發、生產而設計的全自動MTF 測試系統，可用于鏡頭設計、原型制作、生產質檢等各個步驟。Kaleo MTF 綜合了干涉儀和傳函儀的功能，提供完整的鏡頭特性評估：同軸/ 離軸MTF、相對照度、多種波長下的波差；即使在高主光線角（CRA）和大視場角（FOA）的條件下，仍可保持高精度。Kaleo MTF 配備全套自動機構，可自動實現進出料、多樣品切換選擇、離軸測試等。
|
MTF 共軸測量精度 / 可重復性 |
<1% / <0.5% |
|
MTF 離軸測量精度 / 可重復性 |
<2% / <1% |
|
MTF 最大截止頻率 |
1,000cc/mm |
|
EFL 精度 / 可重復性 |
1% / 0.5% |
|
畸變精度 / 可重復性 |
1% / 0.5% |
|
OPD（在軸）精度 / 可重復性 |
20nm rms / 5nm rms |
|
場曲精度 / 可重復性 |
<5 m / <1 m |
|
光路結構 |
有限 - 無限遠 |
|
波長范圍 |
400 - 1100nm/ 900 - 1700nm/ 3 -5 m/ 8-14 m |
|
入瞳直徑 |
可達 8.8mm |
|
口徑范圍 |
2 ~ 200mm |
|
F# |
>1.8 |
|
焦距范圍 |
5 ~ 500mm |
|
法蘭距 |
8 ~ 30mm |
|
視角 |
±120° |
|
光軸 |
0，90，180，270°，電動調節 |
優勢：
• 單發測量
• 全自動測量
• 離軸測試無需重新準直
• 易于準直
• 自動對焦
• 手動/ 電動樣品架
• 支持多樣品架
• 精度與干涉儀對等
• 直至截止頻率的MTF 測量
• 多波長測試
• 高品質準直光源
• 多光軸測試
功能：

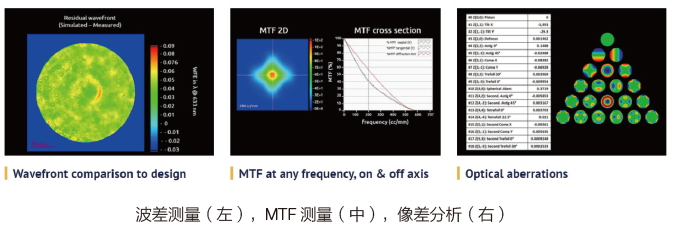

• 在軸/ 離軸MTF
• 越焦MTF
• 透過波相差
• 澤尼克多項式系數
• 鏡頭參數：EFL，F#
• 鏡頭出瞳OPD

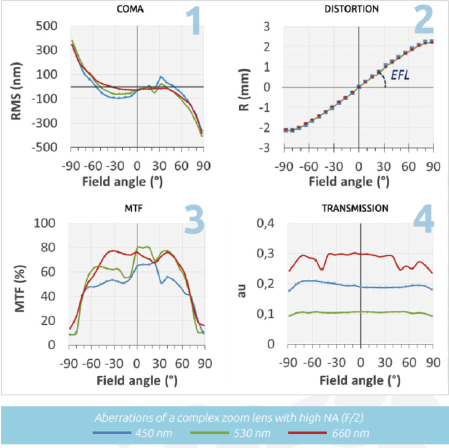

• 像散
• 畸變
• 場曲
• 相對照明
