光子模數轉換 （PADC）
數據數字化為電信、雷達和信號處理方面帶來了前所未有的機遇。幾乎所有現今使用的傳感系統都需要將模擬信號轉換為數字信號。信號速率增長的速度超過了電子模擬到數字轉換（ADC）的速度。更高帶寬、速度或數字化精度的需求對于ADC設置的孔徑抖動提出了嚴格的要求。改善ADC的一種方法是使用由光子解決方案提供的較低定時抖動時鐘源。光子ADC不僅僅改善了時鐘抖動，使用像MENHIR-1550激光這樣的鎖模激光源可以實現各種新的超快光子數字化技術。
下面實驗展示了如何使用MENHIR-1550在更高帶寬下的時鐘ADC，同時實現低于1飛秒的時鐘抖動。
圖 1 光學取樣測量
圖 1 是典型的光學 ADC 配置。 要進行數字化的源信號在光學域中進行采樣。這是通過電光調制器實現的，該調制器根據輸入信號相應地調節來自MENHIR-1550激光器的脈沖強度。脈沖串強度完美地反映了輸入信號， 其在精確和已知的時間被采樣。激光的超短脈沖寬度（<250 fs）確保了即使在快速變化的輸入信號下也能進行良好的采樣。提高ADC的性能的關鍵是減小光孔抖動，即在正確的時間采樣。圖2顯示了MENHIR-1550激光器的時鐘抖動性能。在1 GHz的重復頻率下，10 kHz至1 MHz的頻率范圍內可以實現小于1 fs的時鐘抖動（更高版本可定制）。

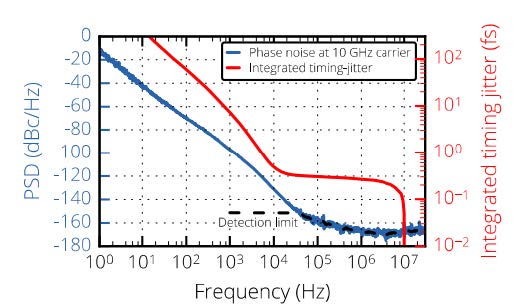

圖 2

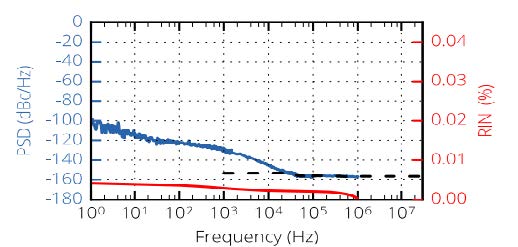

圖 3
圖 3
量化的振幅穩定性 高效位數（ENOB）要求ADC輸入端的噪聲信號較低。只有當激光源表現出低水平的幅度噪聲時，才能滿足這個條件。得益于MENHIR-1550激光器的極高穩定性，在10^9個脈沖中，脈沖幅度變化小于0.01%，如圖3所示。MENHIR-1550激光器的極高的穩定性確保ADC在正確的時間量化信號的正確值。

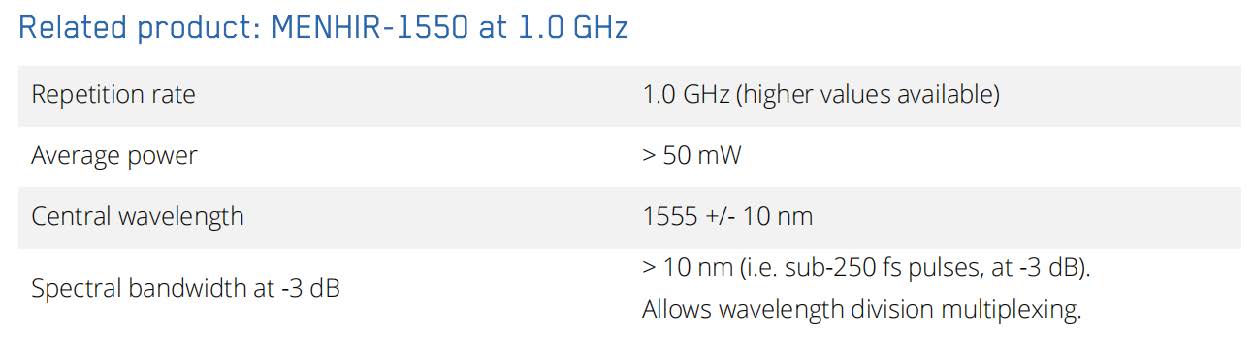

推薦產品：
References
1. G. C. Valley, Photonic analog-to-digital converter, Optics Express 15, 1955 (2007)
2. A. Khilo, S. J. Spector, M. E. Grein, A. H. Nejadmalayeri, C. W. Holzwarth, M. Y. Sander, M. S. Dahlem, M. Y.
Peng, M. W. Geis, N. A. DiLello, J. U. Yoon, A. Motamedi, J. S. Orcutt, J. P. Wang, C. M. Sorace-Agaskar, M. A.
Popovi?, J. Sun, G.-R. Zhou, H. B., J. Chen, J. L. Hoyt, H. I. Smith, R. J. Ram, M. Perrott, T. M. Lyszczarz, E. P.
Ippen, F. X. Kärtner, Photonic ADC: overcoming the bottleneck of electronic jitter, Optics Express 20, 4454 (2012)
